Pin |
Symbol |
Name/Description |
Ref |
|
1 |
VEET |
Verici Toprağı (Alıcı Toprağı ile Ortak) |
1 |
|
2 |
TFAULT |
Verici Arızası. Desteklenmiyor. |
|
|
3 |
TDIS |
Verici Devre Dışı. Yüksekte veya açıkta lazer çıkışı devre dışı. |
2 |
|
4 |
MOD_DEF(2) |
Modül Tanımı 2. Seri Kimliği için veri hattı. |
3 |
|
5 |
MOD_DEF(1) |
Modül Tanımı 1. Seri Kimliği için saat satırı. |
3 |
|
6 |
MOD_DEF(0) |
Modül Tanımı 0. Modül içinde topraklanmış. |
3 |
|
7 |
Rate Select |
Bağlantı gerekmez |
|
|
8 |
LOS |
Sinyal göstergesi kaybı. Mantık 0 normal çalışmayı gösterir. Alıcı Toprağı (Verici Toprağı ile Ortak) |
4 |
|
9 |
VEER |
Alıcı Toprağı (Verici Toprağı ile Ortak) |
1 |
|
10 |
VEER |
Alıcı Toprağı (Verici Toprağı ile Ortak) |
1 |
|
11 |
VEER |
Alıcı Toprağı (Verici Toprağı ile Ortak) |
1 |
|
12 |
RD- |
Alıcı Ters DATA çıkışı. AC Bağlantılı |
|
|
13 |
RD+ |
Alıcı Tersine çevrilmemiş VERİ çıkışı. AC Bağlantılı |
|
|
VEER |
Alıcı Toprağı (Verici Toprağı ile Ortak) |
1 |
|
|
15 |
VCCR |
Alıcı Güç Kaynağı |
|
|
16 |
VCCT |
Verici Güç Kaynağı |
|
|
17 |
VEET |
Verici Toprağı (Alıcı Toprağı ile Ortak) |
1 |
|
18 |
TD+ |
Verici Çevrilmemiş VERİ girişi. AC Bağlantılı. |
|
|
19 |
TD- |
Verici Ters DATA girişi. AC Bağlandı. |
|
|
20 |
VEET |
Verici Toprağı (Alıcı Toprağı ile Ortak) |
1 |
Notlar:
1. Devre toprağı şasi toprağına bağlıdır.
2. TDIS > 2.0V veya açık durumunda PHY devre dışı bırakılır, TDIS < 0.8V durumunda ise etkinleştirilir.
3. Anakart üzerinde 4.7k - 10k Ohm arası bir dirençle çekilmelidir, böylece MOD_DEF(0) hattı takılı modülü göstermek için düşük seviyede olur.
4. Maksimum 2.5V gerilime sahip olan LVTTL ile uyumludur.
10/100/1000BASE-T üzerinde desteklenmez.

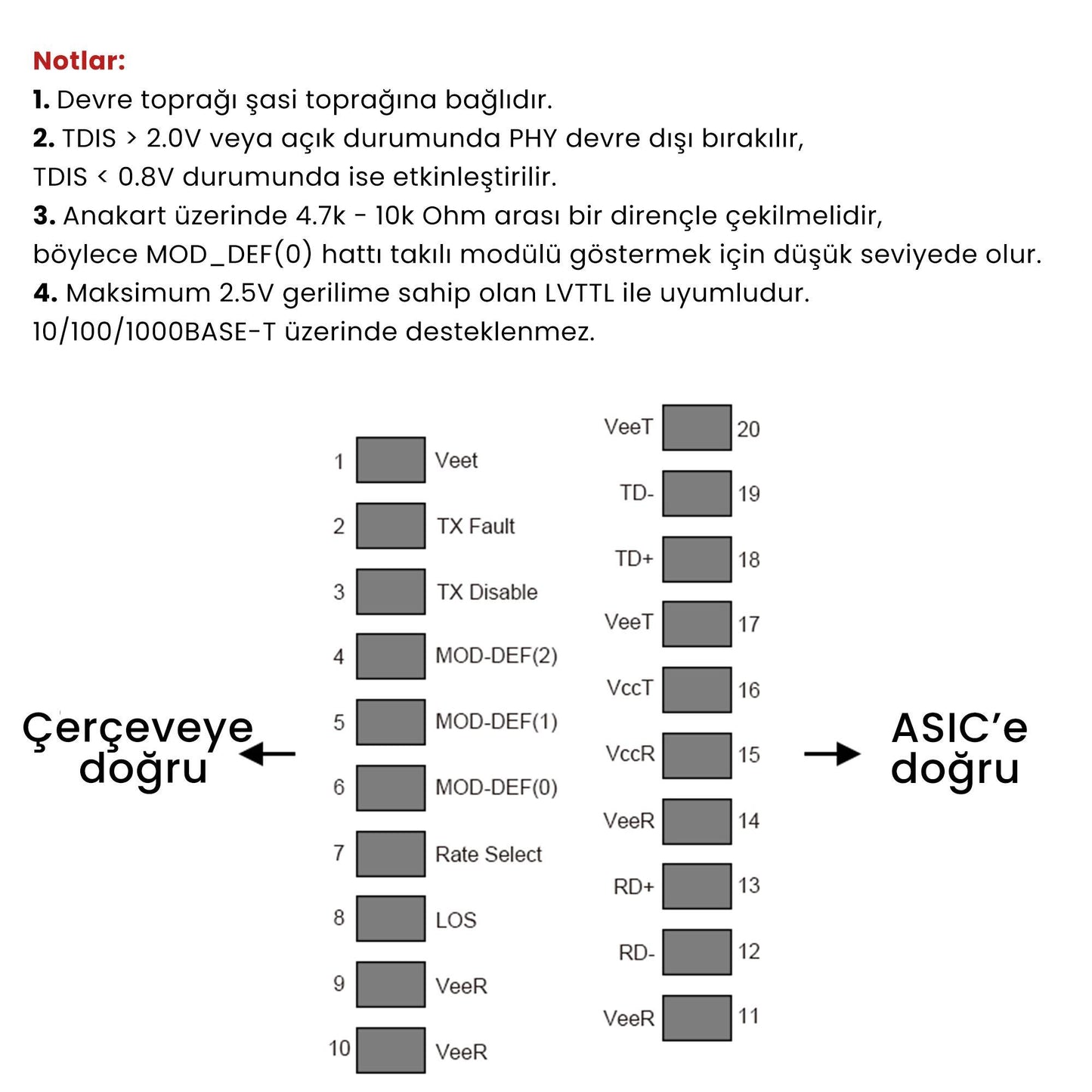

Ana kart konektör bloğu pin numaralarının ve adlarının şeması
+3.3V Volt Elektrik Güç Arayüzü
SFP-1000BASE-T/SFP-1000BASE-T-SGMII'nin giriş gerilim aralığı 3.3 V +/- 5%'dir. Sürekli işlem için maksimum 4V gerilim izin verilmez.
|
+3.3 Volt Electrical Power Interface |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Besleme Akımı |
Is |
|
320 |
375 |
mA |
1.2W max power over full range of voltage and temperature. See caution note below |
|
Giriş Voltajı |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Referenced to GND |
|
Maxsimum Voltaj |
Vmax |
|
|
4 |
V |
|
|
Dolgalanma Akımı |
Isurge |
|
|
30 |
mA |
Hot plug above steady state current. See caution note below |
|
Dikkat: Güç tüketimi ve dalgalanma akımı, SFP MSA'da belirtilen değerlerden yüksektir. |
Düşük Hızlı Sinyaller
MOD_DEF(1) (SCL) ve MOD_DEF(2) (SDA), açık kanal CMOS sinyalleridir (bkz. bölüm VII,
"Seri İletişim Protokolü"). Hem MOD_DEF(1) hem de MOD_DEF(2) host_Vcc'ye çekilmelidir.
|
Low-Speed Signals, Electronic Characteristics |
|||||
|
Parameter |
Symbol |
Min |
Max |
unit |
Notes/Conditions |
|
SFP Output LOW |
VOL |
0 |
0.5 |
V |
4.7k to 10k pull-up to host_Vcc, measured at host side of connector |
|
SFP Output HIGH |
VOH |
host_Vcc -0.5 |
host_Vcc + 0.3 |
V |
4.7k to 10k pull-up to host_Vcc, measured at host side of connector |
|
SFP Input LOW |
VIL |
0 |
0.8 |
V |
4.7k to 10k pull-up to Vcc, measured at SFP side of connector |
|
SFP Input HIGH |
VIH |
2 |
Vcc + 0.3 |
V |
4.7k to 10k pull-up to Vcc, measured at SFP side of connector |
Yüksek Hızlı Elektrik Arayüzü
Tüm yüksek hızlı sinyaller dahili olarak AC bağlantılıdır
|
High-Speed Electrical Interface, Transmission Line-SFP |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Line Frequency |
fL |
|
125 |
|
MHz |
5-level encoding, per IEEE 802.3 |
|
Tx Output Impedance |
Zout,TX |
|
100 |
|
Ohm |
Differential, for all frequencies between 1MHz and 125MHz |
|
Rx Input Impedance |
Zin,RX |
|
100 |
|
Ohm |
Differential, for all frequencies between 1MHz and 125MHz |
|
High-Speed Electrical Interface, Host-SFP |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
unit |
Notes/Conditions |
|
Single ended data input swing |
Vinsing |
250 |
|
1200 |
mV | |
